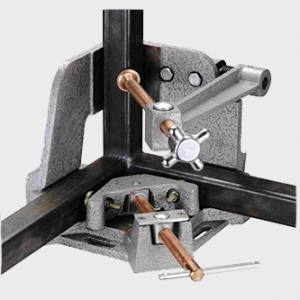

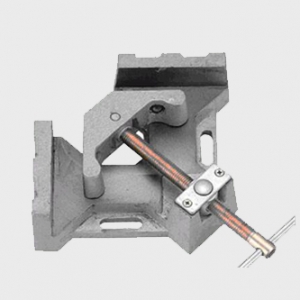

塔式起重機廣泛應用于建筑施工中，起重機生產制造業也逐漸形成一定的規模。起重機屬于特種作業設備，它的產品質量不容忽視，特別是標準節的焊接質量直接影響著整機質量，在批量生產過程中，必須由焊接工裝夾具來保證其焊接質量，比如垂直度、平行度、互換性。

　現就幾種節臂架焊接工裝夾具的結構、優缺點分析如下：

節臂架的結構及作用

　節臂架是塔式起重機的重要結構件如圖一所示，主要由件1聯接套、件2主弦桿、件3斜腹桿、件4水平腹桿、件5節點板組成。標準節不僅要支撐上部接近于整機的重量，而且還要承受塔機回轉時產生的轉矩。另外，國家標準要求塔機安裝后，整機的垂直度不大于千分之四。因此，標準節質量非常重要，不僅要有足夠的強度而且還要有優良的精度。

節臂架焊接工藝

　在制造過程中要想保證標準節的質量，需要有焊接工藝裝備(簡稱工裝)來保證焊后精度。節臂架的主要焊接過程是：1、下料、備料;2、將聯接套與主弦桿焊接;3、用雙面銑床將主弦桿的兩端加工平齊(4件一組)，并保證兩端的平行度和長度的一致性;4、用工裝和工藝保證質量，將各件焊接成型;5、焊后清理。

  節臂架焊接工裝夾具簡介——節臂架組對工裝系統1.柔性工作平臺：2500mmX2500mm；2.移動平臺離地高度：300mm左右；3.總高度：2945mm左右；4.有效行程：12000m(依客戶需求而定)；5.柔性工作平臺與軌道垂直度：0.5-0.6mm；6.兩柔性平臺之間的平行度：0.5-1mm；7.定位后平臺的距離誤差：1-2mm

　節臂架數控組對工裝系統的優越性：1.在保證工件的準確定位和可靠壓緊的基礎上，機動性、安全性、穩定性應當十分可靠；2.軌道是工裝的技術核心之一，有專用的調試儀器，并配有專用的調節工具；3.在操作上簡單方便，注重一線工人的人身安全及勞動強度；4.能大大改善產品的焊接質量及提高生產效率。
