塔式起重機廣泛應用于建筑施工中,起重機生產制造業也逐漸形成一定的規模。起重機屬于特種作業設備,它的產品質量不容忽視,特別是標準節的焊接質量直接影響著整機質量,在批量生產過程中,必須由焊接工裝來保證其焊接質量,比如垂直度、平行度、互換性。
現就幾種節臂架焊接工裝的結構、優缺點分析如下:
一、節臂架的結構及作用

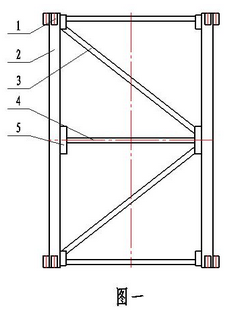

節臂架是塔式起重機的重要結構件如圖一所示,主要由件1聯接套、件2主弦桿、件3斜腹桿、件4水平腹桿、件5節點板組成。標準節不僅要支撐上部接近于整機的重量,而且還要承受塔機回轉時產生的轉矩。另外,國家標準要求塔機安裝后,整機的垂直度不大于千分之四。因此,標準節質量非常重要,不僅要有足夠的強度而且還要有優良的精度。
二、節臂架焊接工藝
在制造過程中要想保證標準節的質量,需要有焊接工藝裝備(簡稱工裝)來保證焊后精度。節臂架的主要焊接過程是:1、下料、備料;2、將聯接套與主弦桿焊接;3、用雙面銑床將主弦桿的兩端加工平齊(4件一組),并保證兩端的平行度和長度的一致性;4、用工裝和工藝保證質量,將各件焊接成型;5、焊后清理。
三、節臂架焊接工裝簡介——節臂架組對工裝系統
1.柔性工作平臺:2500mmX2500mm
2.移動平臺離地高度:300mm左右
3.總高度:2945mm左右
4.有效行程:12000m(依客戶需求而定)
5.柔性工作平臺與軌道垂直度:0.5-0.6mm
6.兩柔性平臺之間的平行度:0.5-1mm
7.定位后平臺的距離誤差:1-2mm
節臂架數控組對工裝系統的優越性:
1.在保證工件的準確定位和可靠壓緊的基礎上,機動性、安全性、穩定性應當十分可靠。
2.軌道是工裝的技術核心之一,有專用的調試儀器,并配有專用的調節工具。
3.在操作上簡單方便,注重一線工人的人身安全及勞動強度。
4.能大大改善產品的焊接質量及提高生產效率。
四、其他節臂架焊接工裝簡介
現在各個塔機生產企業的工裝形式也多種多樣,歸納為彎板式、整體式、整體翻轉式?,F(xiàn)將這幾種工裝介紹如下:
1、彎板式

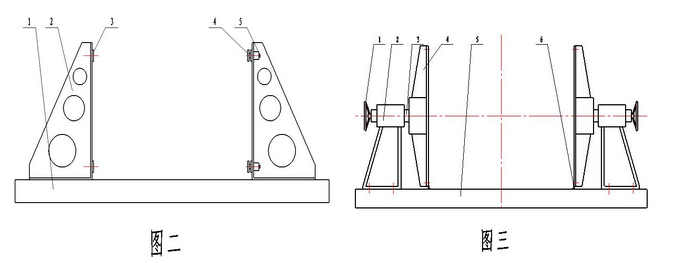

彎板式工裝如圖二所示:由一塊5m長平臺(件1)和兩個焊接彎板(件2)組成,其中,一塊彎板的角鋼座(件3)為固定式,另一塊彎板的角鋼座(件4)為伸縮式,兩塊彎板用T型螺栓分別與平臺聯接。使用時,先將主弦桿一端放置在固定式角鋼座的槽內,通過絲桿(件5)將伸縮式角鋼座伸出,與主弦桿頂緊,然后將節臂架的斜腹桿按照要求點焊成型。最后,將節臂架從工裝上取下,整體焊接并清理。這種工裝結構的優點是:結構簡單,工裝成本較低。缺點是:工裝精度低、焊后標準節精度低,受工作空間的影響標準節在工裝上只能點焊,不能完成整體焊接,焊接工作效率低。
2、尾座旋轉式
尾座旋轉式工裝如圖三所示:由手輪(件1)、一塊5m長平臺(件5)和尾座(件2)、兩個十字架(件4)、尾座軸(件3)組成。尾座的底面設有定位槽,其寬度與長平臺的T型槽尺寸相對應,目的是保證尾座在平臺上定位準確和兩軸孔的同軸度。在尾座的孔內安裝有尾座軸,尾座軸在后部絲杠的帶動下可前后伸縮(與車床尾座結構相似),尾座軸的另一端裝有兩個向心球軸承,用于支承十字架,十字架上加工有8個孔,其位置及大小與標準節的聯接套相對應。該工裝的尾座及十字架均由鑄鐵制成,在加工過程中為了保證工裝安裝的精度,鏜床加工尾座時,盡可能把兩尾座成對加工。在使用過程中,為了防止出現標準節“擰勁”現象的發生,在平臺上設有兩個定位座(件6),確保標準節上主弦桿與底面的垂直度。由于十字架及標準節的重量均很重,標準節的重量在350Kg左右、十字架的重量在500Kg左右,尾座軸的結構又為懸臂軸,因此在尾座軸上產生的撓度比較大,為了減少撓度的影響,盡可能使兩尾座軸伸出長度一致。
這種工裝結構的優點是:焊接精度比較高,加工效率高,操作者可以輕而易舉地在工裝上將標準節旋轉,80%以上的焊縫均能在工裝上施焊。另外,由于尾座軸是可伸縮的,所以當標準節的高度有變化時,該工裝也可以完全適用性。缺點是:制造成本較高;受尾座軸產生的撓度的影響,標準節的精度還會產生一定的偏差。
3、框架固定式

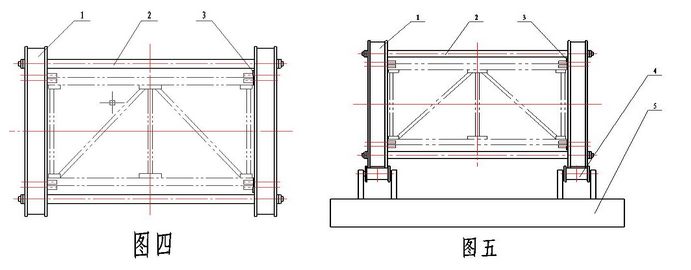

框架固定式工裝如圖四所示:由兩塊鋼結構件的端板(件1)及四根聯接桿(件2)組成。兩端板應保證聯接孔的位置度、四根聯接桿要長度一致,這樣才能保證焊接工裝有較高的精度。使用時,先將焊好聯接套的主弦桿用安裝到端板上,其中一側用楔鐵(件3)頂緊,另一側則緊貼端板,再將其它構件與主弦桿點焊,點焊后將結構件卸下,并完成全部焊縫的焊接。這種工裝的優點是:結構簡單,制造成本較低,加工效率高,精度較高。缺點是:不能在工裝上完成全部焊縫,由于主弦桿一側是由楔鐵頂緊的,所以標準節在這一側的精度會受到一定影響。
4、框架旋轉式
框架旋轉式工裝是將前幾種的優點綜合,并盡可能減少制造成本、提高加工效率的工裝類型,如圖五所示:與固定式相似,也是由兩端板及四根聯接桿組成,所不同的是,兩端板的外形不是正方形而是圓形,這樣,將整個工裝安裝到滾輪架上,工裝就可以旋轉任意角度,方便加工。這種工裝的優點是:結構簡單,制造成本較低,加日效率高,精度高,可以將80%以上的焊縫轉變成平焊縫,并在工裝上完成施焊
